Tohle je moje verze několika vypínačů do 3A s indikací napětí 3-20V.
Modul má i červené výstražné světlo pro obrácenou polaritu.
Zapojení je velmi prosté – jen vypínače s LEDkami, není ošetřeno diodou z důvodu úbytku napětí, které je významné u malých napětí z baterek.

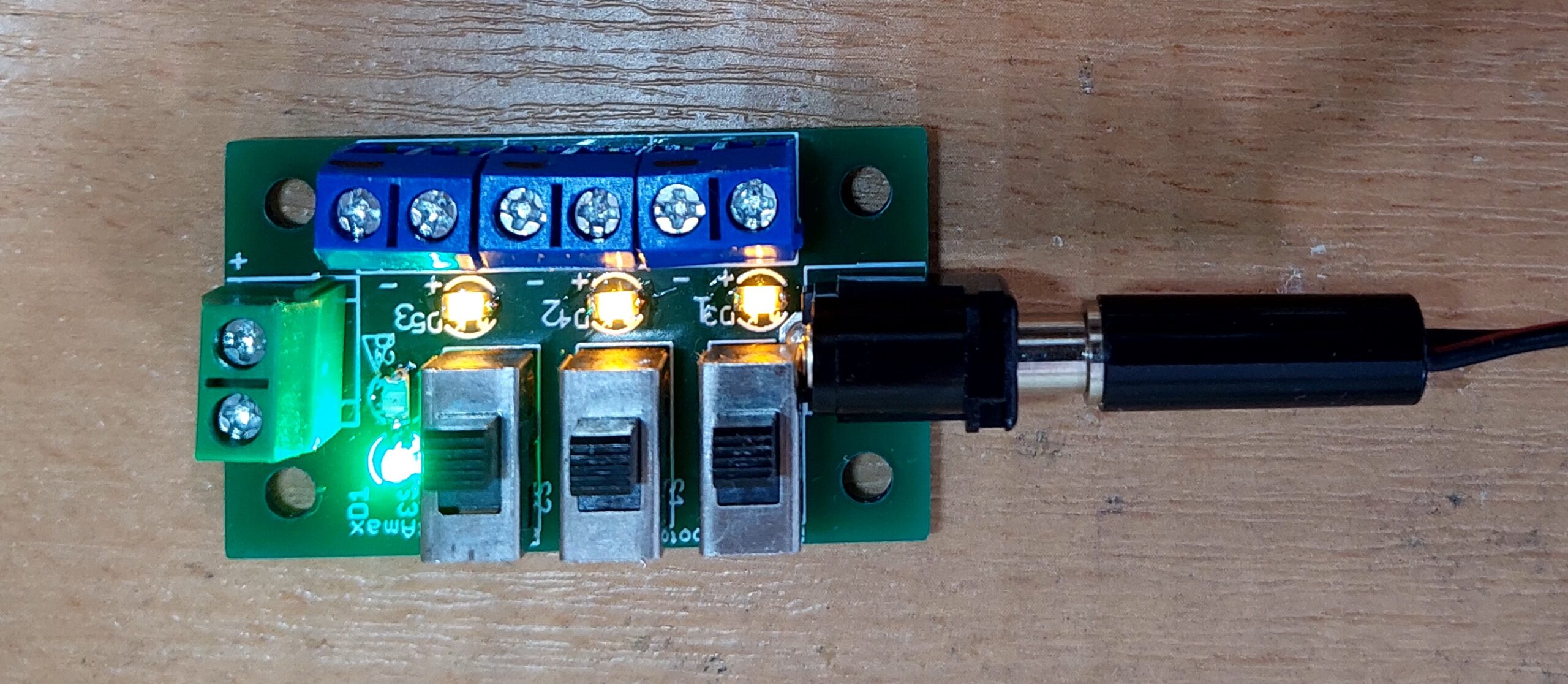

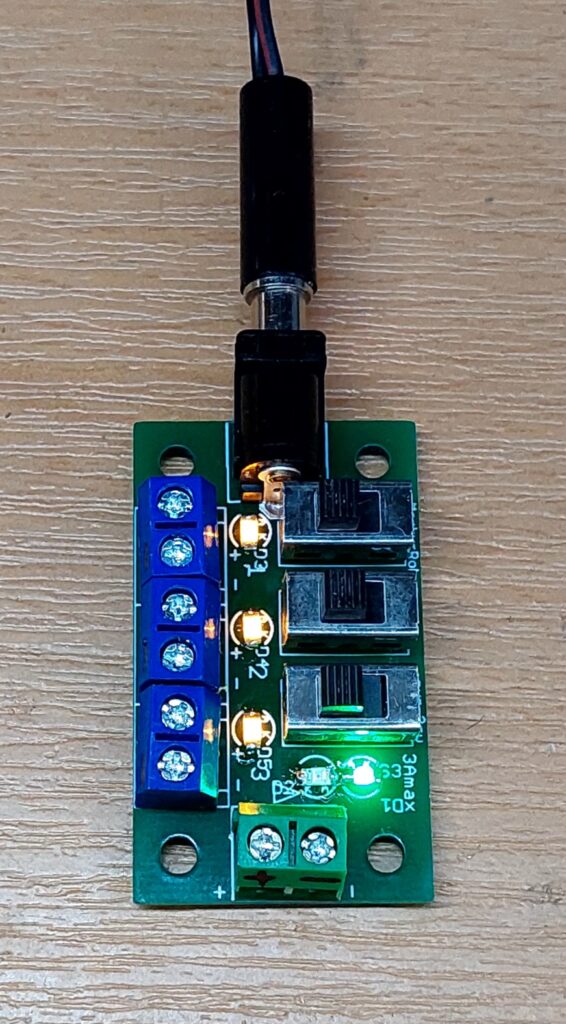

Při sepnutí má každá větev indikaci. Barva je jiná než má přívod.

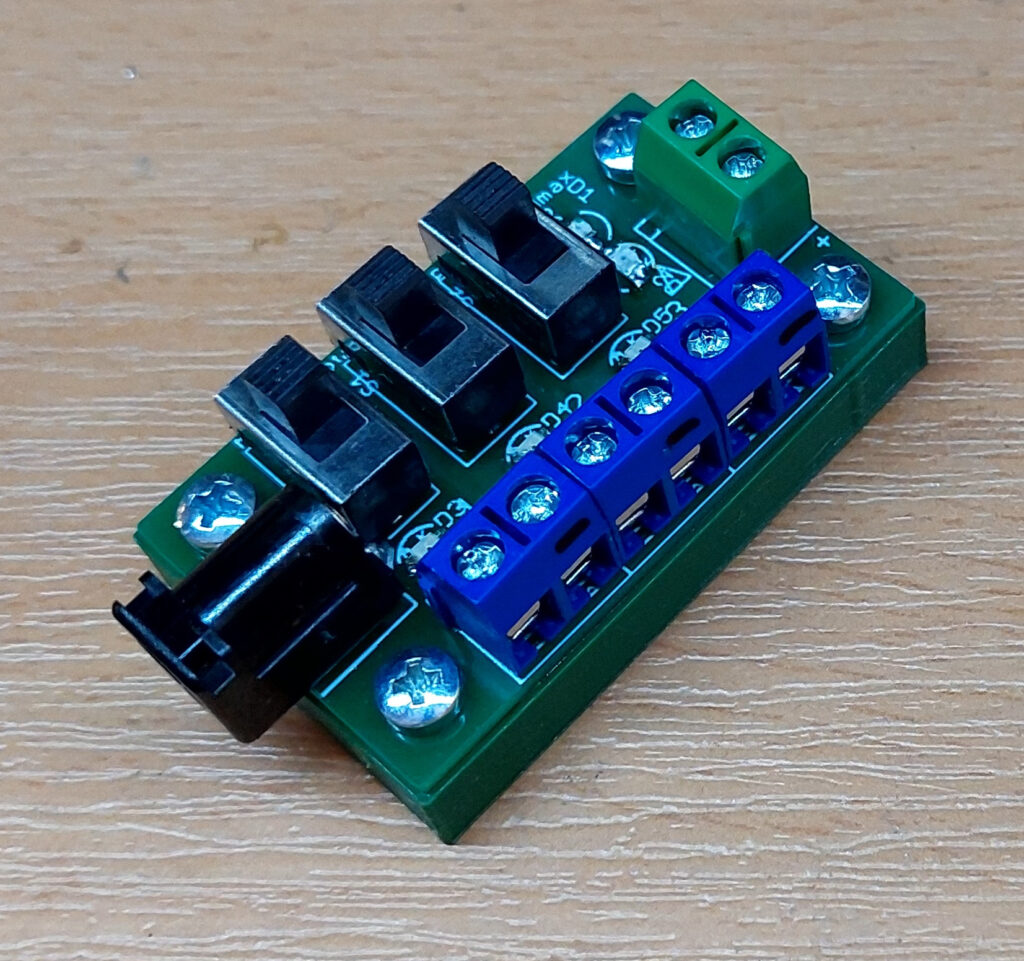

Konektory jsou v rozteči 5mm, lze osadit i 3,5mm , nepřímé.

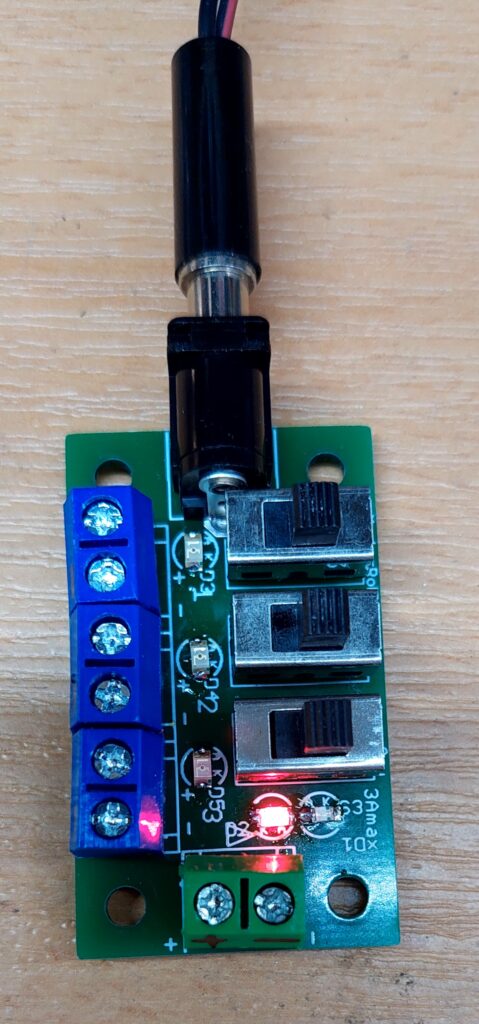

Pokud je přepólované napětí, tak se rozsvítí červená

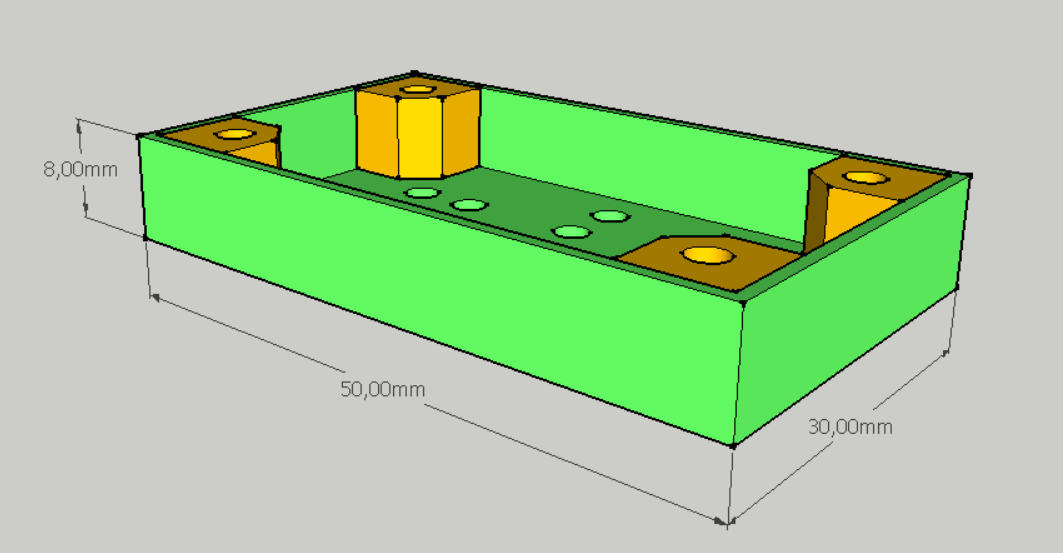

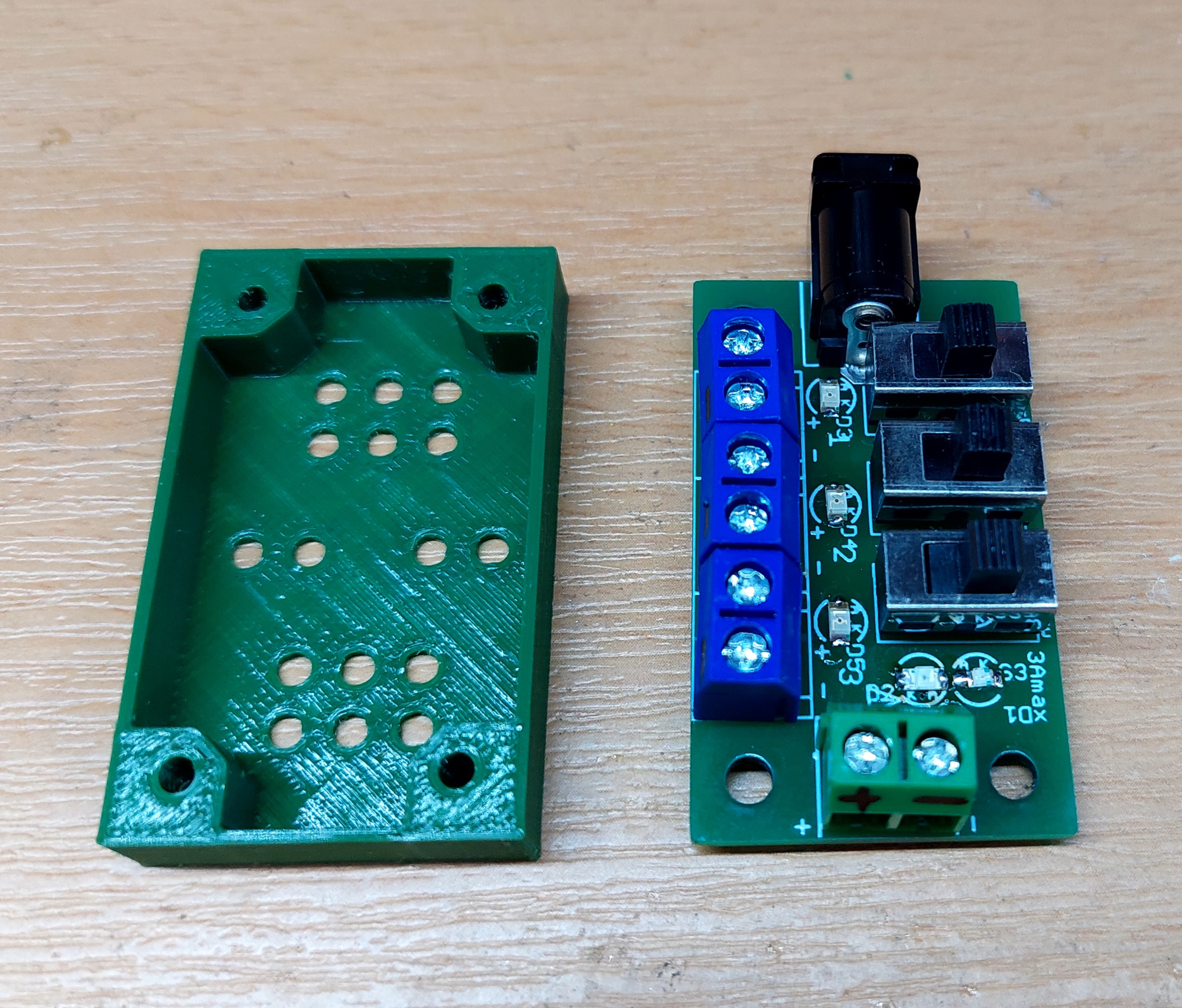

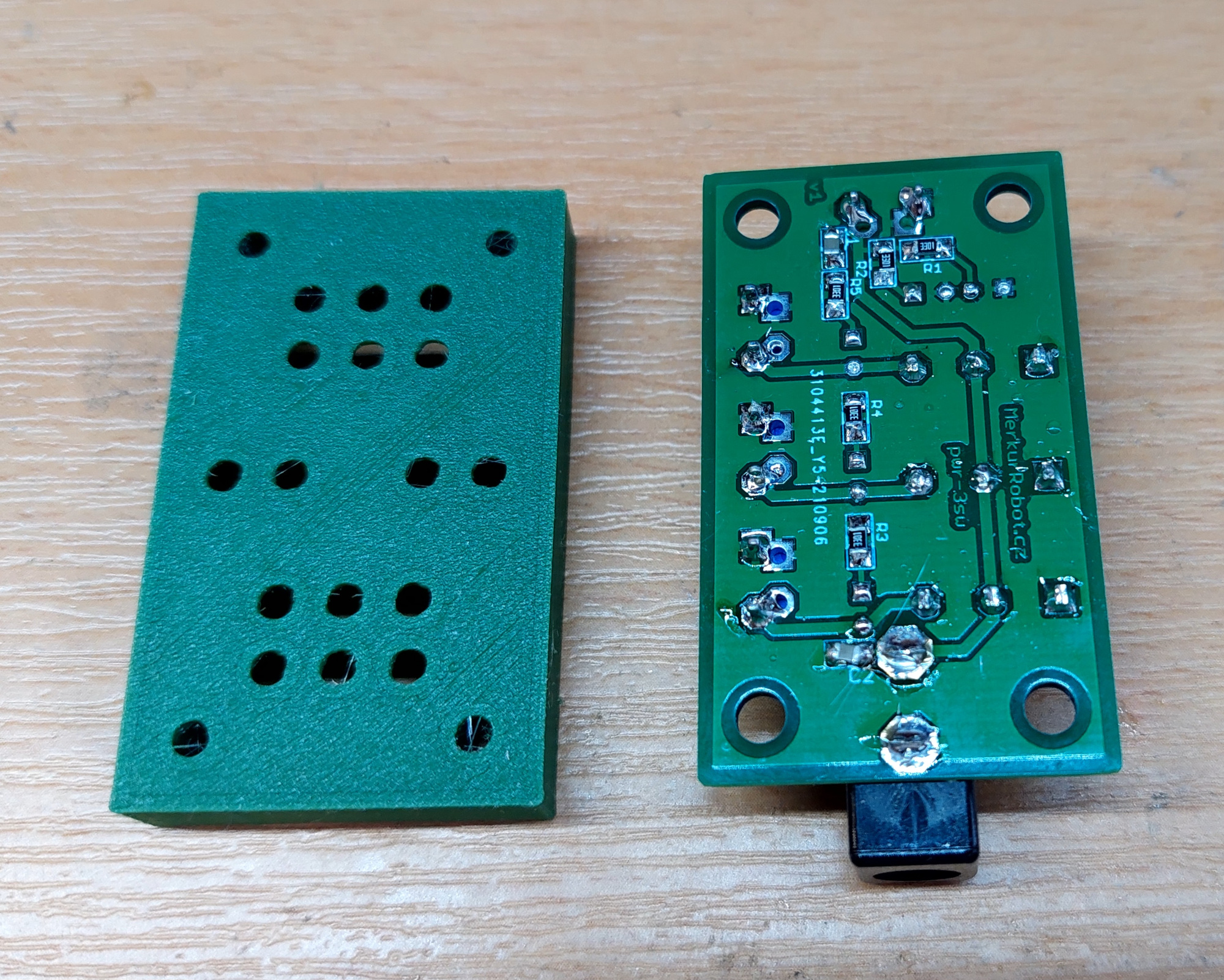

Rozmístění děr je umělecký záměr 🙂 Ale ne, je to po 5mm, průměr 2,8mm pro metrické šroubky M3x6.
Pokud chcete použít M3,5, není problém díry zvětšit.
